Описание и технические характеристики

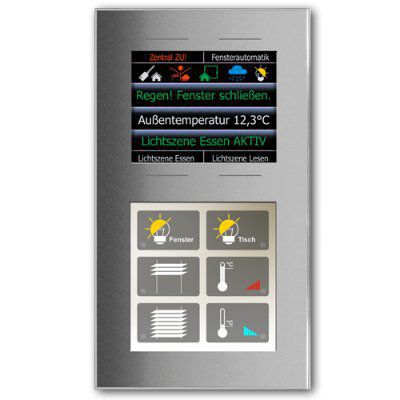

LCN-GT10D это сенсорная кнопочная панель с TFT-дисплеем. Монтируется при помощи монтажной рамки на двойную розетку и укрепляется 2 задвижками с крючком. Подключение производится через I-порт LCN-модуля начиная с серийного номера 140719 (Июль 2010) посредством источника питания LCN-NUI.
Датчик температуры интегрирован в сенсорную панель LCN-GT10D. Благодаря его разрешающей способности в 0,1°C и образованию средних данных, сенсорная панель расчитывает (почти без погрешностей) измеряемое значение.
Ёмкостные рабочие сенсорные площадки расположены за прочным 5-мм стеклом. Достаточно лёгкого касания наружной поверхности, чтобы реализовывать различные функции.
В нижней части в каждую из 6 сенсорных площадок встроен светодиод, информирующий о реальном статусе выбранного датчика или исполнительного устройства в здании. Индивидуальные рисунки для площадок LCN-GT10D переносятся на плёнку или бумагу и вставляются через прорезь, расположенную за стеклянной поверхностью. Изображения могут быть обновлены в любой момент, так что изменение расположения кнопок не представляет проблемы.
Благодаря наличию фоновой подсветки с белыми светодиодами и элегантной подсветки кнопок сохраняется лёгкость управления LCN-GT10D даже при малой освещённости.
4 сенсорные поверхности, находящиеся в верхней части дисплея, могут быть дигитально подписаны при помощи LCN-PRO. При этом возможны различные варианты надписей.
Символьные строка: На верхней строке может помещаться максимум 6 символов. Эти символы могут ставиться в соответствие цифровому входу, реле, выходу или логической функции и реагировать на их сообщения о состоянии.
Текстовая строка: В каждую из 3 текстовых строк может вводиться максимум 63 знака, причём знаки 19-23 - видимые (функция автоматической прокрутки) с применением шрифта 20. Текстовые знаки на позициях 1-3 могут иметь удвоенную высоту (шрифт 40) и занимать поэтому 2 строки.
Подписание кнопок: Для 4 кнопок можно ввести текст, который может содержать максимум 25 знаков. Альтернативно дисплей может показывать 4 текстовые строки, если нет необходимости подписывать кнопки.
LCN-GT10D доступна на 8-ми языках: немецком, английском, французском, испанском, польском, турецком, русском и арабском.
Описание функций:
Сенсорные площадки LCN-GT10D реагируют изменением ёмкости на прикосновение к внешней стеклянной поверхности. В зависимости от продолжительности касания, формируется соответствующая команда (Коротко, Долго и Отпустить). Управляющая команда передаётся на I-порт LCN-модуля через поставляемый в комплекте адаптер. 6 индикаторов статуса в сенсорных площадках управляются раздельно через I-порт и конфигурируются через LCN-PRO (Вкл, Выкл, Мигать, Сверкать).
Встроенный датчик температуры позволяет удобно регулировать температуру.
В самой верхней строке дисплей отображает максимум 6 символов, связанных со статусом. В нижних текстовых строках может отображаться любой текст, - как зависящий от статуса, так и нет. Разрешение цветного дисплея TFT составляет 2,8” или 320 x 240 пикселя.
LCN-GT10D располагает также 24-канальным таймером с 96-ю пунктами включения.
Области применения:
LCN-GT10D рассчитана на монтаж в сухих помещениях. Применяется для всех задач включения, регулирования и управления в сети LCN.
Она особенно подходит для дизайн-ориентированных решений с высокими требованиями к функциональности и комфорту.
